LCD液晶监视器与液晶显示器模组 全面解析与选型指南

引言

在安防监控、工业控制、医疗影像、商业显示等领域，LCD液晶监视器和液晶显示器模组是两种常见但定位不同的显示设备。许多初入行业的工程师或采购人员容易将二者混为一谈。本文将系统梳理它们的定义、结构、核心差异以及典型应用场景，帮助您精准选型。

1. 基本概念

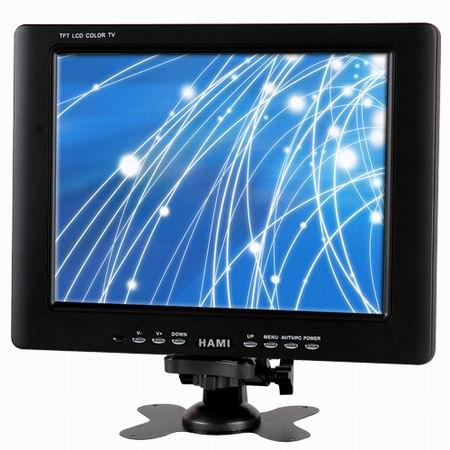

• LCD液晶监视器：一种完整的终端显示设备。它通常包含液晶面板、驱动板、电源板、外壳、接口（如HDMI、VGA、BNC）以及可能的控制按键。主要面向安防监控、广播电视等需要直接显示视频信号的场景。
• 液晶显示器模组：更准确地称为“LCD显示模组”（LCM，Liquid Crystal Module）。它是指将液晶面板（LCD Panel）、背光单元、驱动IC、柔性电路板（FPC）等组装在一起的功能模块，但不包含外壳或用户接口板。用户需要自行设计驱动电路和机械结构，常用于嵌入式系统、手持终端、智能穿戴设备等。

2. 结构与组成对比

| 项目 | LCD液晶监视器 | 液晶显示器模组 |
|------|---------------|----------------|
| 包含内容 | 面板 + 背光 + 驱动板 + 电源 + 外壳 + 接口电路 | 面板 + 背光 + 驱动IC + FPC排线 |
| 是否需要外部驱动 | 无需，通电即可使用 | 需要主控板提供RGB/LVDS/MIPI信号 |
| 场景灵活性 | 固定安装或桌面放置 | 高度可定制，集成到设备内部 |
| 典型规格 | 7~82英寸，分辨率从800×480到4K | 0.96~21.5英寸，分辨率从240×320到1920×1080 |
| 主要接口 | HDMI、VGA、DVI、BNC、USB | RGB、LVDS、MIPI、SPI、MCU |

3. 关键性能参数

无论是监视器还是模组，都需要关注以下指标：

• 分辨率：直接影响画面清晰度。安防监视器常用1920×1080或更高；模组则根据尺寸覆盖QVGA到FHD。
• 亮度：cd/m²。室内监视器200~350cd/m²即可；户外或半户外需500~1500cd/m²；模组常搭配增亮背光。
• 对比度：典型TN屏为600:1~1000:1；IPS屏可达1000:1以上，VA屏可超过3000:1。
• 可视角度：监视器推荐178°/178°（IPS或VA）；模组中TN成本低，适合小尺寸。
• 响应时间：监视器要求≤8ms；高速工业相机配套模组需≤5ms。
• 工作温度：工业级监视器-10℃~60℃；模组可定制-30℃~80℃宽温。

4. 典型应用场景

4.1 LCD液晶监视器的常见用途

• 安防监控室多画面分割显示
• 广播电视导播台
• 医疗手术室影像复核
• 交通调度中心大屏拼接

4.2 液晶显示器模组的常见用途

• 智能家居中控面板
• POS机、人脸识别门禁
• 车载中控与仪表盘
• 手持医疗检测设备
• 工业HMI人机界面

5. 采购与选型建议

• 若需要即插即用显示：选择LCD液晶监视器——关注接口匹配性（BNC用于模拟监控、HDMI用于高清）、安装方式（壁挂/桌面/VESA）。
• 若需要二次开发嵌入产品：选择液晶显示器模组——明确：

1. 接口类型（RGB/TTL最灵活，LVDS抗干扰强，MIPI适合移动设备）

1. 背光驱动（恒流板或常压板）

1. 触摸屏是否需要（电容/电阻）

1. 供货稳定性（模组常因上游玻璃停产而变更）

1. 技术支持（是否提供规格书、初始化代码、参考设计）

• 常见误区：监视器直接拆掉外壳并不能当模组用，因为其驱动板不与主控通用，且外形尺寸不匹配。

6. 未来趋势

• 监视器：走向4K/8K、HDR、低延迟、智能分析（内置AI芯片）。
• 模组：更高集成度（Touch + Display Driver Integrated，TDDI）、更窄边框、更低功耗、Micro-LED等新技术替代部分高端液晶模组。

##

LCD液晶监视器与液晶显示器模组各有其不可替代的舞台。明确您的输出需求、开发深度与批量规模，才能选对方向，避免陷入“高配浪费”或“驱动无力”的困境。如有具体型号对比需求，欢迎进一步沟通。
